西安高壓閥門廠每日推薦産品：水封截止閥
分類：
新聞資訊
作者：
來源：
原創
2021/11/25
浏覽量
【摘要】：
公稱壓力 1.6-6.4MPa
适用溫度 ≤425℃
适用介質 水、蒸汽、油品、非腐蝕性氣體
閥體材料 WCB
産品名稱：水封截止閥
産品型号：DS/J61H/Y-16～64C
産品概述：
1、産品按國家标準GB12235設計制造，結構新穎，選材合理,造形美觀。連接端有法蘭和焊接，可根據用戶不同要求配接。
2、填料函設計成水密封結構，接入0.6-1.6Mpa的水填料，摩擦力小，密封好，全系統與大氣隔離，保證良好的氣密性。
3、閥杆經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4、結構緊湊，操作靈活，檢修方便，使用壽命長。
5、采用不鏽鋼螺紋連接密封座或本體堆焊奧氏體不鏽鋼而成，倒密封可靠。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。
工作原理：
産品按國家标準GB12235設計制造，結構新穎，選材合理,造形美觀。連接端有法蘭和焊接，可根據用戶不同要求配接。填料函設計成水密封結構，接入0.6-1.6MPa的水、填料，摩擦力小，密封好，能變系統與大氣隔離，保證良好的氣密性。閥杆經調質和表面氮化處理，有良好的抗腐蝕性和抗擦傷性。結構緊湊，操作靈活，檢修方便，使用壽命長。倒密封采用不鏽鋼螺紋連接密封座或本體堆焊奧氏體不鏽鋼而成，倒密封可靠。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。水封截止閥适用于公稱壓力2.5-6.4Mpa，工作溫度0-425℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的管道上，切斷或接通介質适用介質為:水、油品、蒸汽和非腐蝕氣體。
技(jì )術參數：
|
公稱通經 |
DN15-DN300 |
|
公稱壓力 |
1.6-6.4MPa |
|
适用溫度 |
≤425℃ |
|
适用介質 |
水、蒸汽、油品、非腐蝕性氣體 |
|
閥體材料 |
WCB |

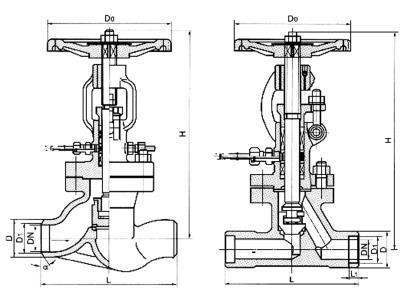

主要零件及材質：
|
序号 |
零件名稱 |
材質 |
|
1 |
閥體 |
WCB |
|
2 |
閥闆、閥瓣、密封面 |
Cr13型不鏽鋼或硬質合金 |
|
3 |
閥蓋 |
WCB |
|
4 |
閥座密封面 |
不鏽鋼 |
|
5 |
閥杆 |
1Cr13 |
|
6 |
支架 |
WCB |
|
7 |
閥杆螺母 |
鋁青銅 |
|
8 |
填料 |
柔性石墨 |
适用行業：
廣泛适用于石油、化工、電力、熱力、礦山、冶金、醫藥、食品、燃氣、化肥、鹽堿、化纖、水務、環保、工業民用建築以及核工業等領域管道系統。
