閥門人必備的閥門圖例

閥門圖例，也被稱作閥門圖形符号，是采用繪圖的形式，将閥門以簡潔的圖形描繪并加以标注。它在工程設計與施工等領域發揮着示意和标準的關鍵作用。盡管全球範圍内的閥門圖例大體相似，但因地域差異，也會存在一定程度的不同。

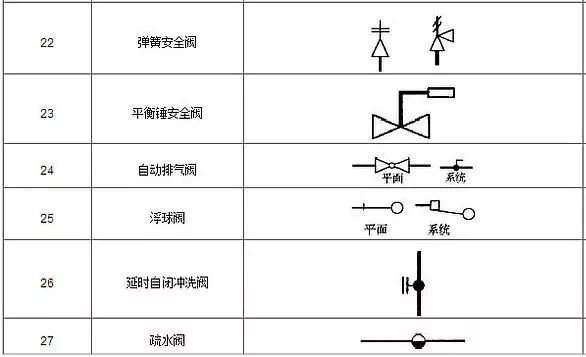

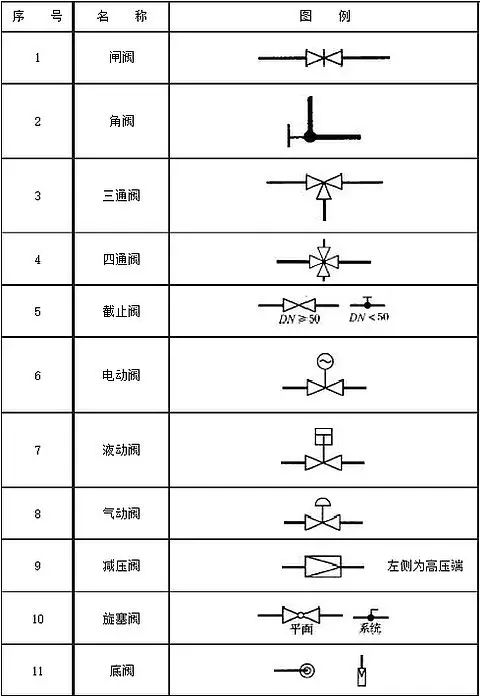

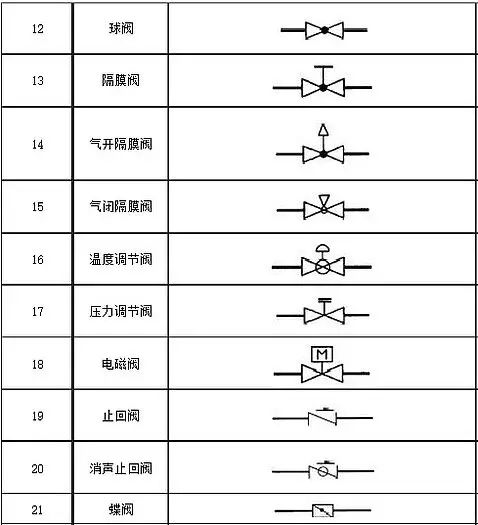

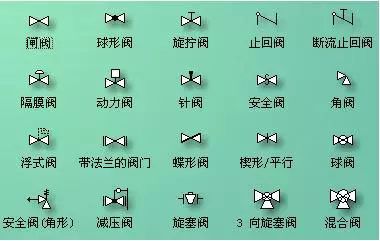

閥門圖例大全涵蓋了各式各樣閥門的圖例，像日常使用頻繁的球閥、蝶閥、閘閥、截止閥等閥門的符号信息都囊括其中。在給排水專業制圖工作裏，這份大全是不可或缺的重要參考資料。由于不同類型的閥門，其符号表示各有不同，為了方便大家熟練掌握每個閥門的符号表示方法，現對閥門圖例大全進行彙總，供大家随時查閱參考。

閥門圖形符号使用規範

1. 圖樣優先原則：閥門圖例必須以圖樣形式呈現，嚴禁以文字替代繪圖。這樣能确保信息傳遞的直觀性與準确性，避免因文字表述可能産生的歧義。

2. 用途區分标注：當同一閥門符号所代表的閥門用途有所不同時，需要在圖形的右下角，使用大寫英文名稱的首字母來進行區分标注。如此一來，便能清晰地界定每個符号在特定情境下的具體含義。

3. 說明文字要求：若有必要對某部分進行解釋說明，所使用的文字應當做到通俗易懂、簡明清晰。涉及整個工程項目的普遍性問題，需在圖紙首頁加以說明；而僅針對局部的問題，則應在本張圖紙内進行标注 。
